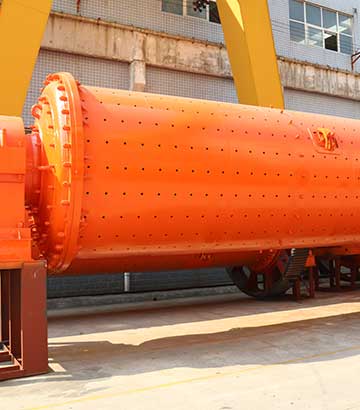

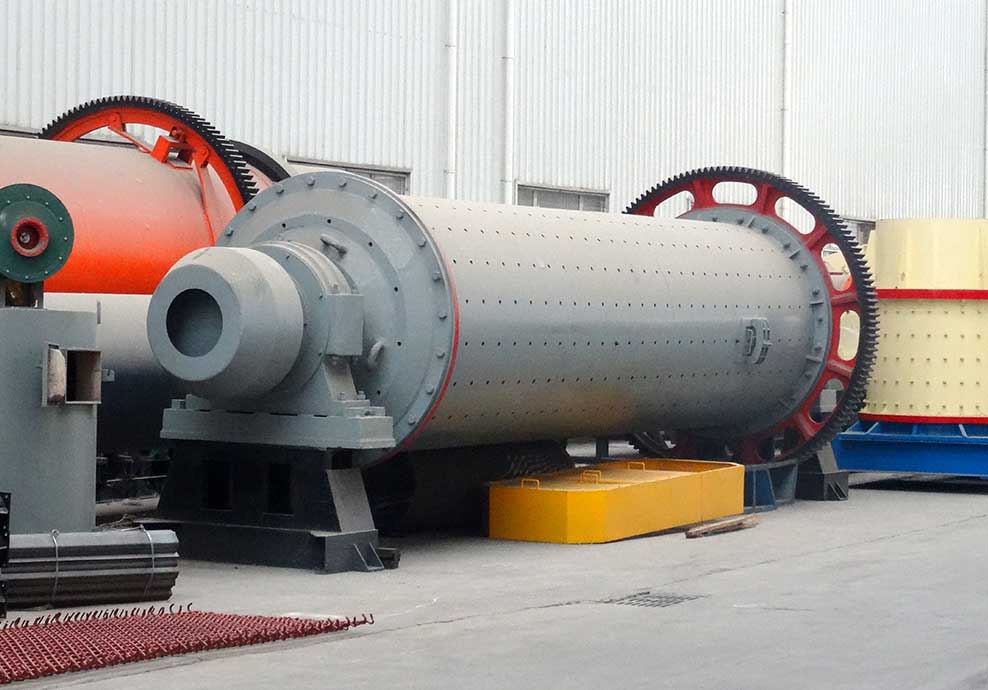

節能球磨機介紹

紅星生產的系列球磨機可分為：格子型、溢流型、干式和濕式。另有陶瓷和鋁灰專用球磨機和新型節能型球磨機。

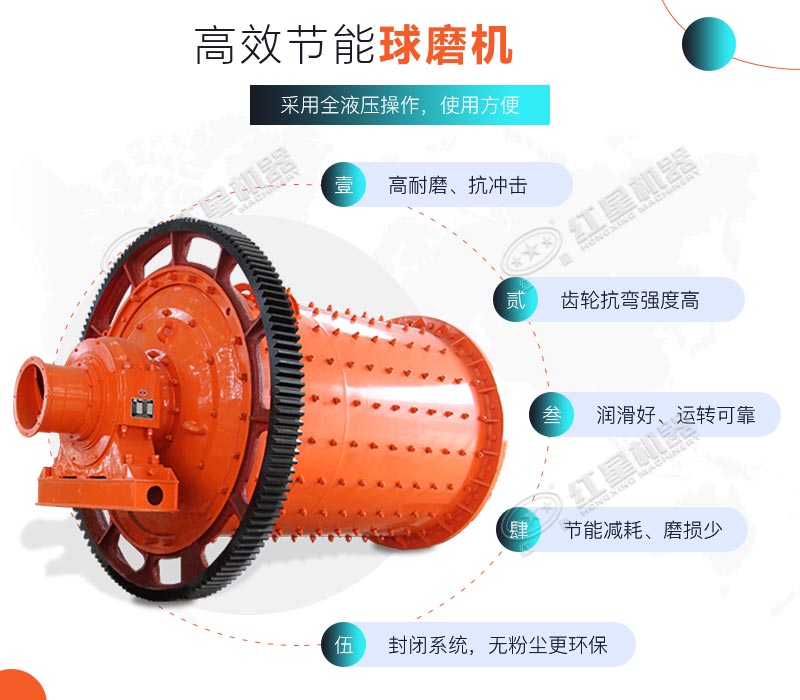

節能球磨機的優勢

節能型球磨機是物料被破碎之后，再進行粉碎的關鍵設備。該機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

節能球磨機工作原理

本節能球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型節能球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显诘谝粋}達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出。

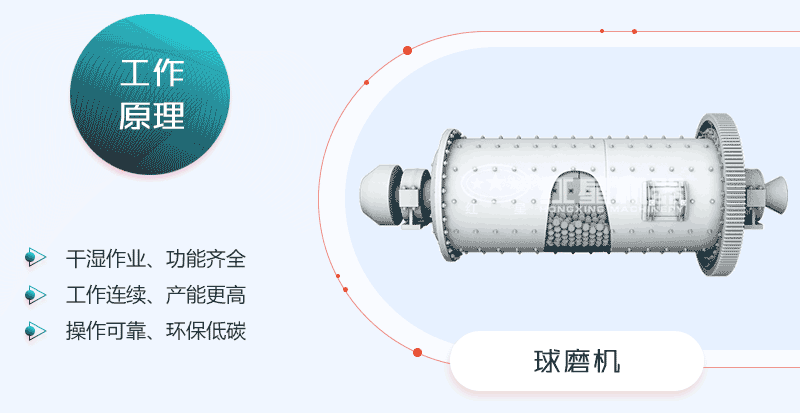

節能球磨機工作原理

節能球磨機性能特點

與傳統節能球磨機相比，應用該技術的圓錐磨節能球磨機所匹配的電機功率可降低 18 - 25%，節約潤滑油 70%，節約冷卻水 90%，綜合節能 20% 以上。正常情況下，十年不用更換主軸承，節省大量維護費用，省工省時；主軸承潤滑采用油脂，便捷干凈，免除了重金屬污染；使用該產品不改變生產工藝技術參數，不改變磨機的裝配尺寸及安裝尺寸，既適用現有磨機的節能技術改造，也適用制造新磨機。

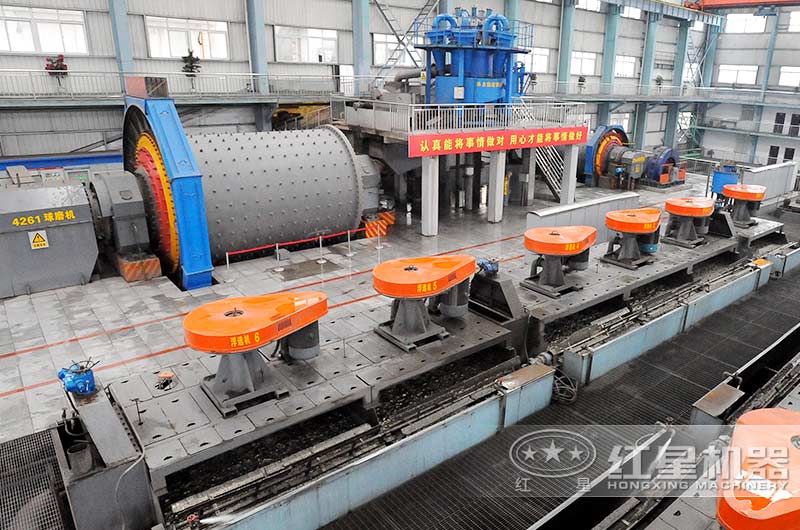

節能球磨機作業現場

節能球磨機安裝

節能球磨機應安裝在牢固的混凝土基礎上。節能球磨機的基礎設計和施工請參看節能球磨機總裝圖和基礎圖。為了保證使用過程中節能球磨機各部件的位置精度不發生大的變化，節能球磨機的基礎應采用整塊式結構。 混凝土基礎耐壓強度達到75%以上后即可在上面安裝節能球磨機。在安裝之前應對基礎的質量進行檢驗，要求混凝土沒有影響強度的缺陷，預留孔的數量和位置符合要求，預留孔內無雜物和積水、無油污。采用”地線法”進行安裝作業時，在基礎上表面應預埋”中間標板”。安裝前基礎上畫出所有中線并在”中間標板”上做出醒目的沖點標記，作為安裝時的中線基準。

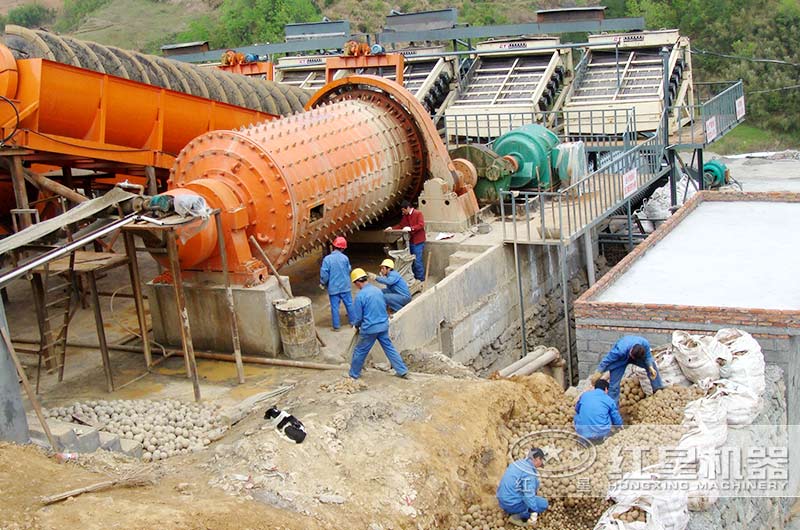

節能球磨機的安裝

吊裝之前應對節能球磨機分部位進行驗收，發現問題及時處理。

1、主軸承部分的具體要求參看主軸承部件裝配圖。

2、筒體部分參看回轉部分裝配圖。

3、傳動部分參看傳動部分裝配圖。

4、整體相對位置參看總裝圖。

紅星球磨機價格

紅星我國內大型球磨機生產廠家，其生產的系列球磨機價格合理、質量可靠，歡迎廣大客戶來廠參觀選購。

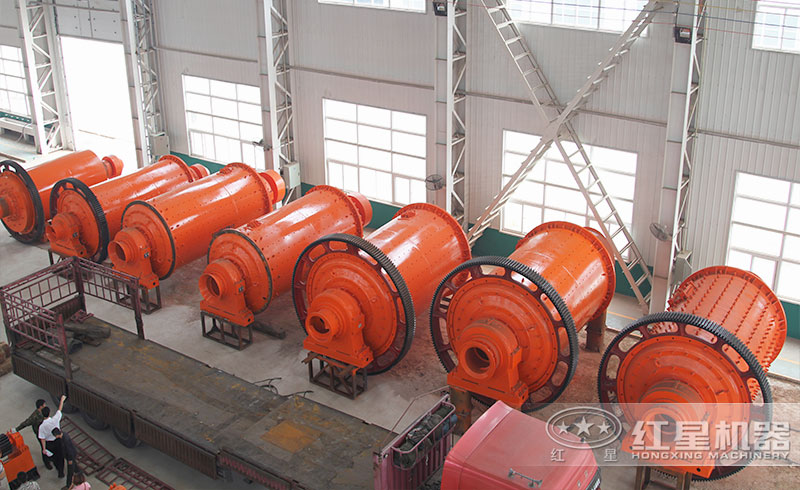

紅星球磨機車間展示

紅星廠址：河南鄭州高新區檀香路8號。電話：0371-67772626

節能球磨機 技術參數

規格型號	筒體轉速 （r/min）	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525
