沖擊式破碎機簡介

沖擊式破碎機工作視頻，廣西客戶處理河卵石

沖擊式破碎機簡稱沖擊破，又稱制砂機，結合國內砂石生產方面的實際情況，研制開發的一種效率高、智能環保、實用可靠的設備，可碎石、可制砂，適用于軟或中硬和極硬物料的破碎、整形，廣泛應用于各種礦石、水泥、機制建筑砂、建筑垃圾等各種物料。

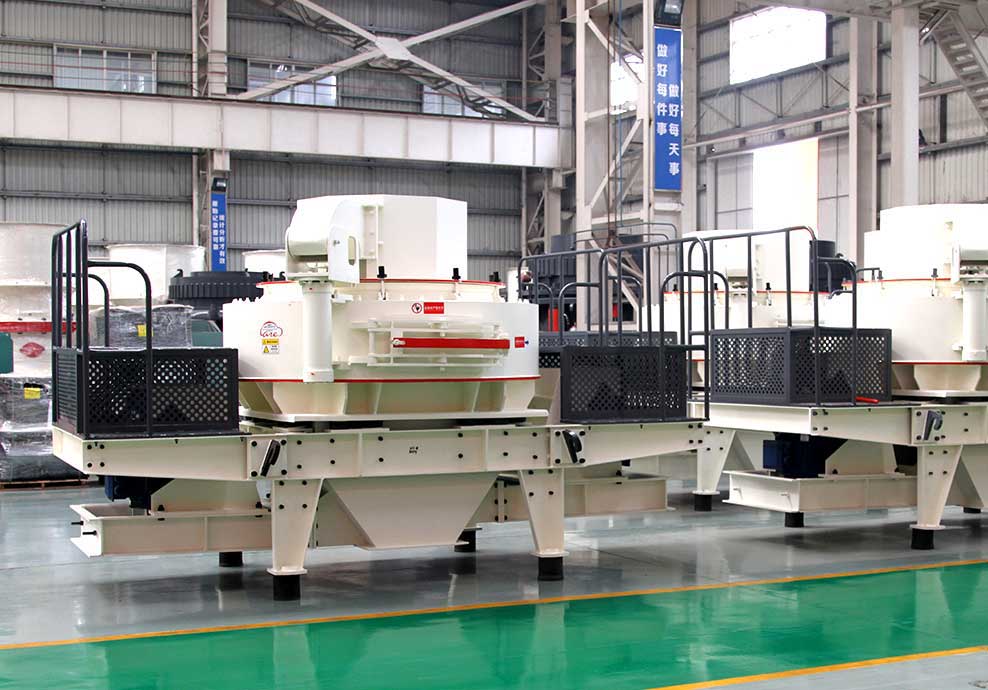

沖擊式破碎機圖片

沖擊式破碎機圖片

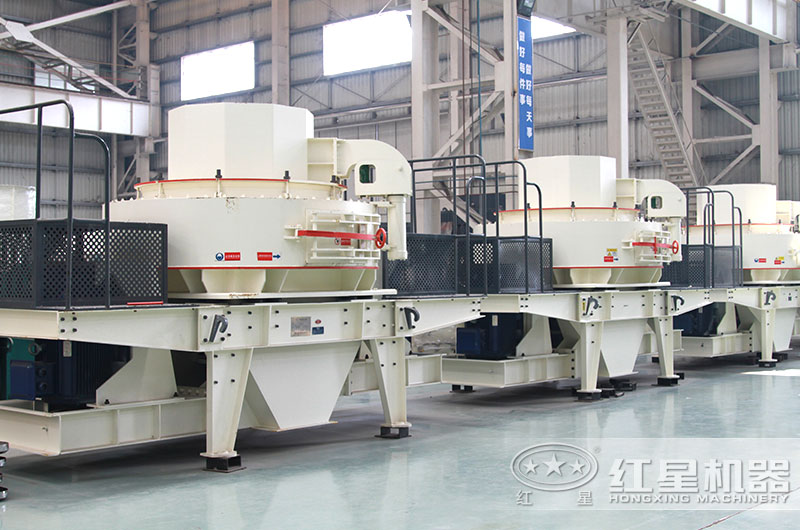

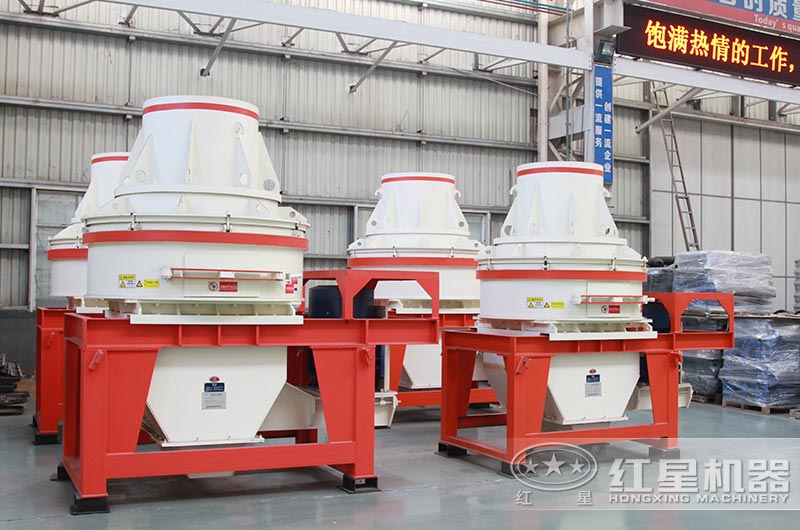

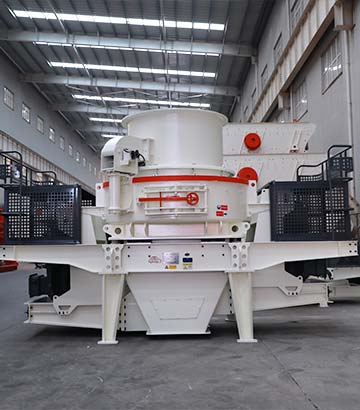

沖擊式破碎機VSI系列，有現貨

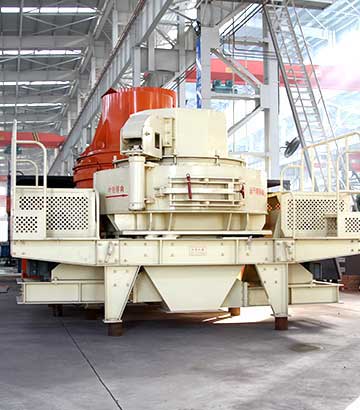

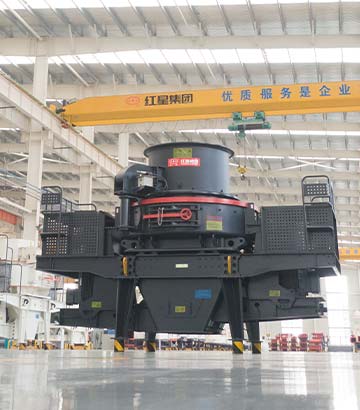

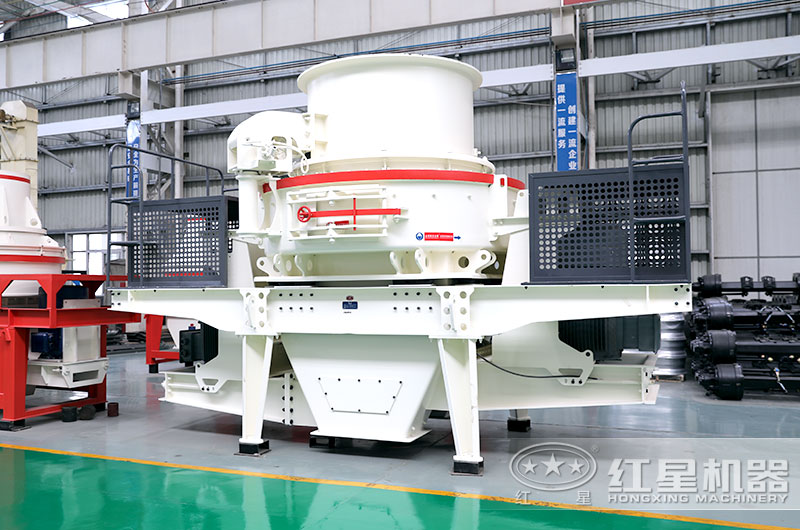

HVI沖擊式制砂機圖片，整形效果好

沖擊式破碎機結構組成

紅星主要生產有HX、VSI、HVI型沖擊式破碎機，由進料、散料盤、深腔轉子、周護板、液壓裝置、菱形沖擊塊、標準電機、密封結構、主軸總成、底座傳動裝置及電機等組成。

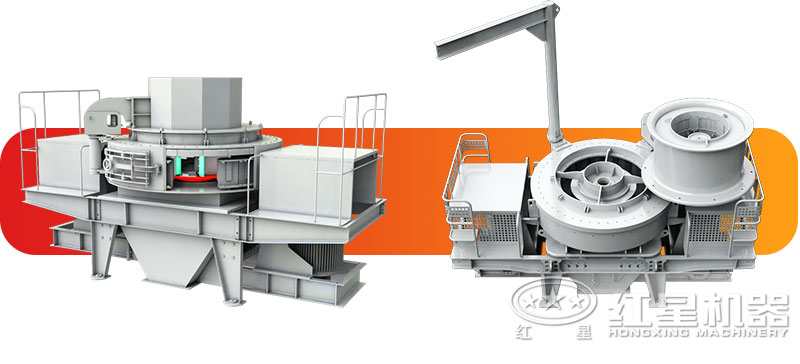

沖擊式破碎機結構圖

沖擊式破碎機工作原理

物料由進料斗進入沖擊式破碎機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。

這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循環篩分系統形成閉路，一般循環三次即可將物料破碎成20目以下。

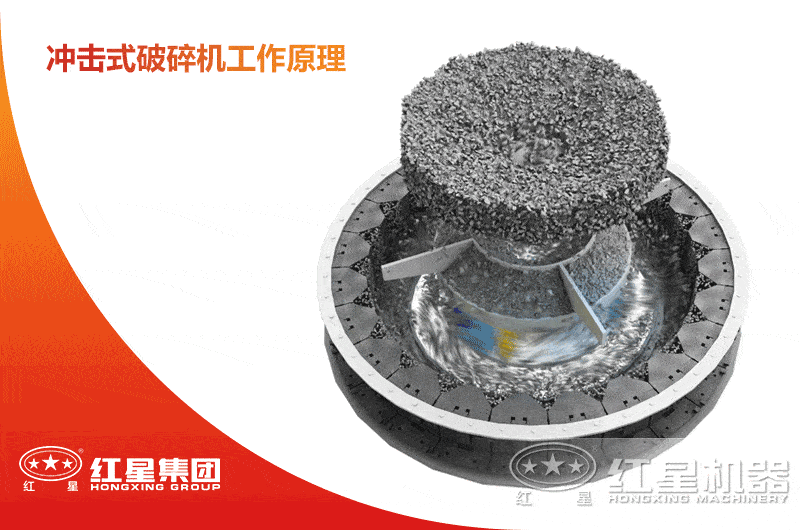

沖擊式破碎機工作原理圖

沖擊式破碎機突出優勢

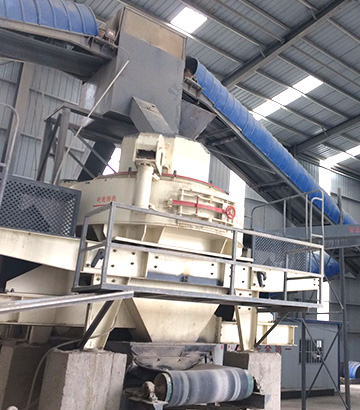

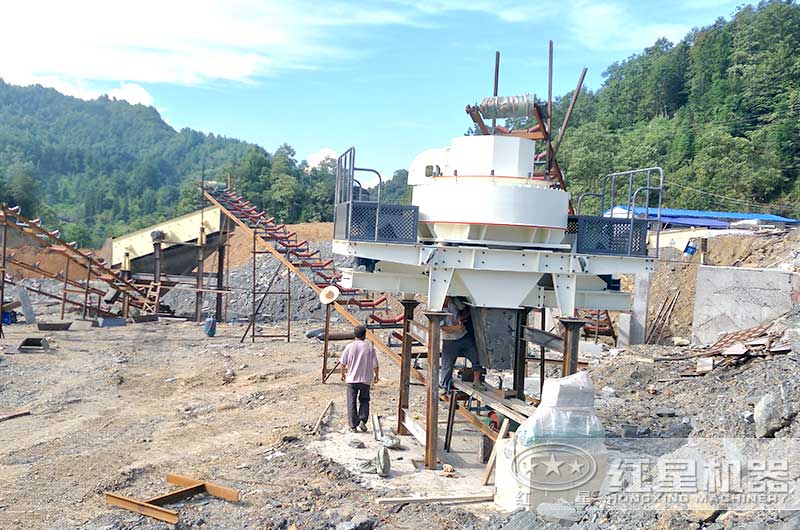

沖擊式破碎機客戶現場

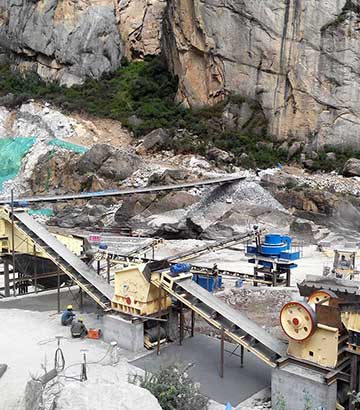

河南客戶破碎現場，時產200噸，處理青石

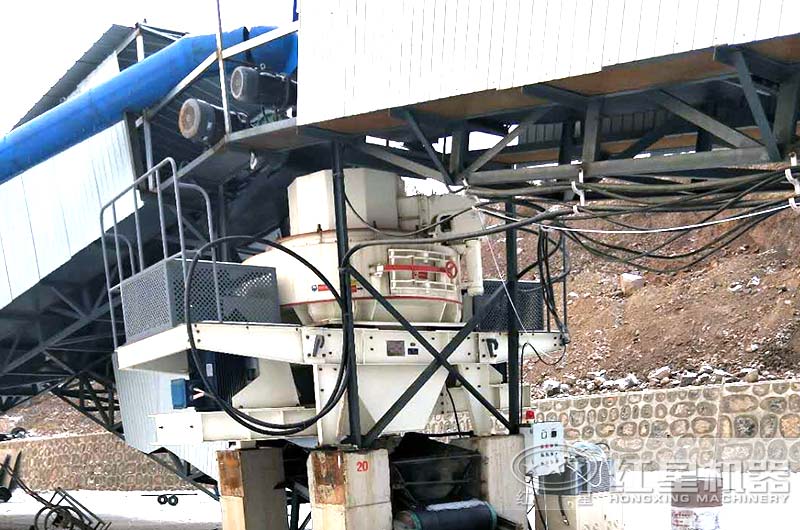

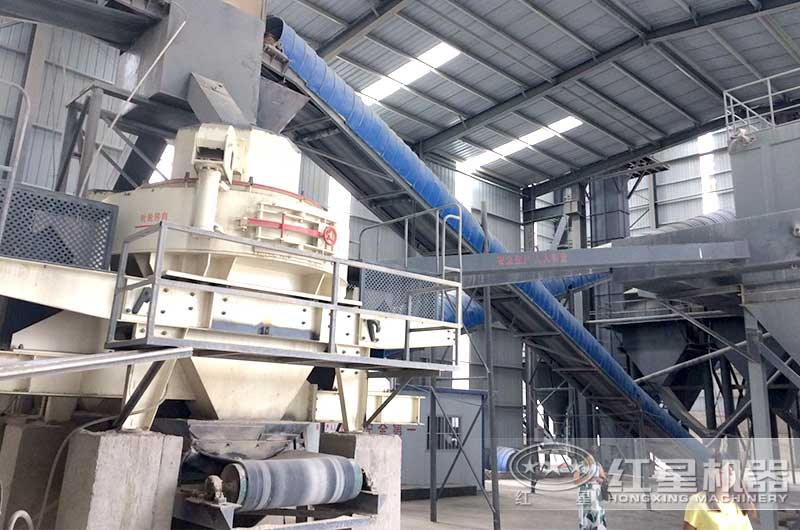

山西陽泉客戶現場，配置密封輸送帶

安徽客戶安裝現場拍攝圖

沖擊式破碎機價格

一臺沖擊式破碎機價格多少錢？一般來說，該設備的價位值并不統一，通常在10-80萬左右，因為各沖擊式破碎機廠家定價標準有一定差異，其中紅星機械廠家直銷，價格更實惠，原因在于廠家集研發、生產、銷售、維修為一體，所有流程環節均不流經其他廠商，繼而會節省7%左右的中間費用；

同時廠家進貨渠道固定化，保證質量優、成本低，進一步節省制造成本，具體沖擊式破碎機報價，可點擊咨詢或撥打咨詢熱線0371-67772626了解，隨時有銷售經理提供詳情單，即享“萬元折扣優惠”，并根據客戶實際需求、作業情況，免費制定投資方案。

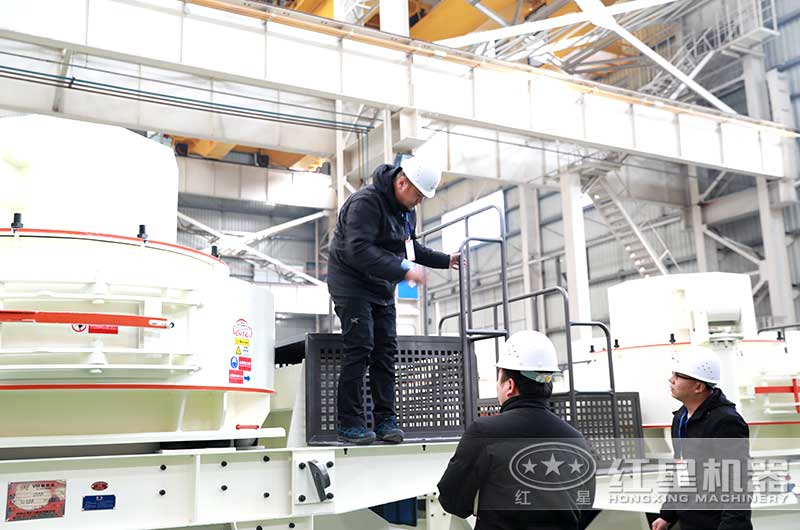

用戶來訪參觀選購、質量得到肯定

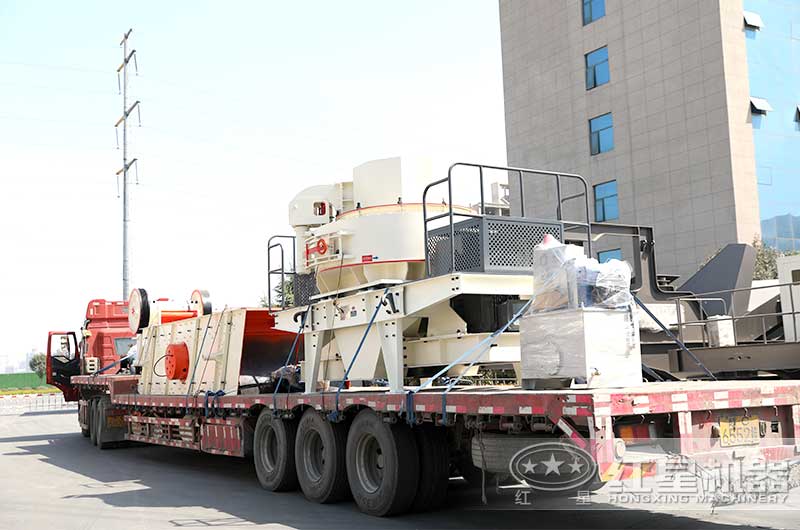

沖擊式破碎機發貨現場，當日抵達河南南陽

全套沖擊式破碎機設備-量身設計生產方案

開辦一個砂石廠能否給用戶創造高收益，除了設備選擇，破碎生產線設計也很重要，具體需要哪些設備，還要結合用戶進料粒度大小、產量、成品需求、施工場地、投資預算等情況，合理選型、設計生產方案。

全套破碎生產線設備：給料機+顎式破碎機+沖擊式破碎機+振動篩+輸送機（具體長度根據場地定）等，還可根據需要加入二破設備：反擊式破碎機/圓錐破碎機。

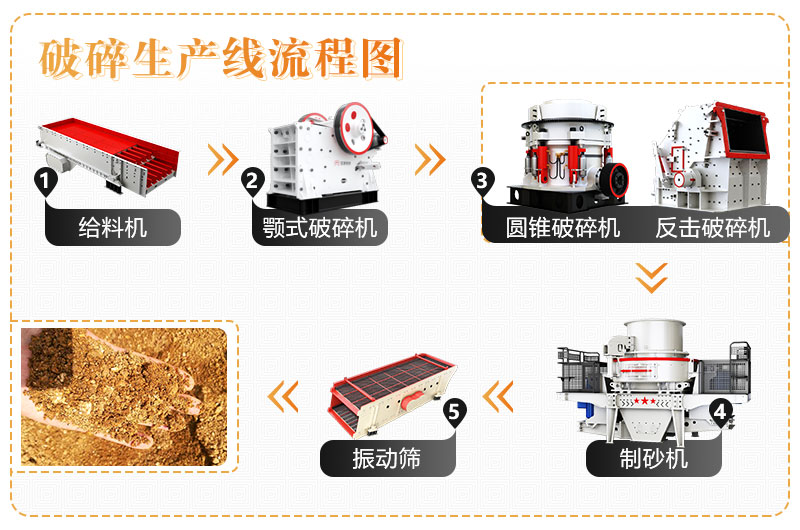

破碎生產線流程圖

以上配置方案也并不是固定的，如果您想了解更多設計方案，或有特殊需求，歡迎點擊在線咨詢或留言，提交您的需求，有專業的技術團隊進行綜合分析，免費為您量身設計生產方案。

紅星沖擊式破碎機廠家地址：鄭州高新技術產業開發區檀香路8號。

沖擊式破碎機 技術參數

型號		VSI 7611	VSI 8518	VSI 9526	VSI 1140	VSI 1145	VSI 1150
處理量 (t/h)	瀑落與中心進料	80-180	140-260	200-380	300-520	350-610	360-650
	全中心進料	40-90	70-130	100-190	160-260	180-355	190-365
最大入料尺寸 （mm）	軟料	35	40	45	50	50	50
	硬料	30	35	40	40	45	45
轉速（r/min）		1700-1890	1520-1690	1360-1510	1150-1300	1150-1300	1150-1300
電機功率（kw）		4P   110	4P   180	4P   264	4P   400	4P   440	4P   500
外形尺寸（長×寬×高）（mm）		4100×2250×2300	4160×2360×2500	4540×2500×2830	5500×2750×3100	5500×2750×3100	5500×2750×3100

注：產量根據不同物料，進料粒度等因素其結果將有所不同
