對于目前市場的鐵礦石行情來說，資源在不斷的減少， 要想在短時間內(nèi)讓這類礦石繼續(xù)為我們提供便利，要做的就是開采合理，紅星機器廠家就對紋樣開采合理做出一系列的分析。

一、礦石物質(zhì)組成

1、礦石化學組成和鐵的化學物相

利用X熒光光譜分析對礦樣進行了半定量分析，確定了礦石樣品中的元素種類和含量范圍。在XRf半定量分析的基礎上，對礦石樣品進行了化學多元素分析和鐵的化學物相分析，可以看出礦樣中Tfe含量為66.85%，雜質(zhì)組分以SiO2和堿金屬（Na2O和K2O）為主，三種雜質(zhì)含量合計達6.25%，嚴重影響鐵精礦的品位和質(zhì)量。化學物相分析結果表明，樣品中鐵的賦存狀態(tài)較為簡單，主要以磁鐵礦形式存在，磁鐵礦中鐵的分布率占98.15%。

2、礦石礦物組成

根據(jù)多元素分析結果，樣品中的礦物成分以鐵礦物為主，脈石礦物含量較低，為了準確界定脈石礦物的種類和相對含量，對樣品進行陰離子反浮選后，對泡沫尾礦進行了X射線衍射分析（XRD），分析結果可以看出，樣品中紅的脈石礦物主要有石英、鈉閃石、長石、鐵白云石，尾礦中還含有少量的赤鐵礦。

同時采用礦物參數(shù)自動定量分析系統(tǒng)MLa檢測對礦石樣品中主要礦物組成及含量進行了檢測。經(jīng)鏡下鑒定、X射線衍射分析（XRD）、掃描電鏡分析和礦物參數(shù)自動定量分析系統(tǒng)（MLa）綜合研究查明，樣品的組成礦物種類較為單一，鐵礦物以磁鐵礦為主，其含量為90.94%，其次為假象赤鐵礦、赤鐵礦和菱鐵礦，三種次生鐵礦物的含量合計約0.84%；金屬硫化物為黃鐵礦，但含量甚微，約為0.02%；脈石礦物以石英居多，含量4.53%，其次是鈉閃石1.71%、鉀長石0.95%、鐵白云石0.97%、綠泥石和黑云母0.12%，其他微量礦物主要有磷灰石、鋯石和金紅石等。

二、礦石礦物學特征

1、主要鐵礦物嵌布特征

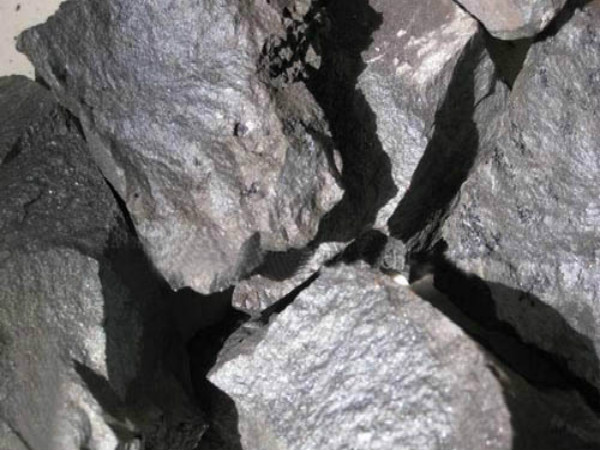

（1）磁鐵礦

由礦石的掃描電鏡二次電子圖像和礦相顯微鏡圖像可以看出，礦石中的磁鐵礦呈半自形或不規(guī)則粒狀，沿邊緣偶見氧化作用形成的假象赤鐵礦交代，一般顆粒粒度小于0.03MM，個別粗粒粒度約0.04MM，磁鐵礦大部分呈單體產(chǎn)出，其余部分主要與石英、鉀長石、鈉閃石或鐵白云石等脈石毗連鑲嵌而構成不同比例的連生體，少數(shù)則呈微粒包裹體嵌布在脈石內(nèi)部或沿邊緣嵌布。磁鐵礦的掃描電鏡能譜微區(qū)成分分析結果見表5，從表5中可看出，樣品中磁鐵礦質(zhì)地較純，本身并不含K2O、Na2O等雜質(zhì)組分，平均fe3O4含量為99.68%，即平均全鐵含量72.13%。

（2）赤鐵礦

礦石中的赤鐵礦呈形態(tài)規(guī)則的微細葉片狀，晶體粒度多在0.002MM以下，主要呈星散浸染狀包裹在部分石英中，與磁鐵礦的交生關系不甚密切。赤鐵礦粒度微細，且多與石英緊密鑲嵌，進一步精選中赤鐵礦極易隨石英一起進入尾礦。

2、主要脈石礦物嵌布特征

（1）石英

石英是樣品中含量高的脈石礦物，呈不規(guī)則粒狀，部分被鈉閃石交代，粒度整體來說略粗于磁鐵礦，通常介于0.005～0.04MM之間，除呈單體產(chǎn)出外，多與磁鐵礦連生，特別是微粒磁鐵礦包裹于其中的現(xiàn)象較為常見。

（2）鉀長石

鉀長石產(chǎn)出形式和粒度大小與石英基本一致，但其解離程度略低于石英。

（3）鈉閃石

樣品中的鈉閃石大多為柱粒狀，少部分為纖維狀集合體，粒度0.005～0.04MM不等，交代石英、鉀長石的現(xiàn)象較為普遍，部分呈單體產(chǎn)出，或與磁鐵礦緊密鑲嵌構成不同比例的連生體。樣品中鈉閃石的掃描電鏡能譜微區(qū)成分分析記過可以看出，鈉閃石平均含Na2O15.43%、feO29.87%、MgO9.41%、SiO52.90%、aL2O30.72%。

根據(jù)礦石中礦物成分含量和能譜微區(qū)成分分析結果可估算出分布在石英中的SiO2約占70%，分布在鈉閃石和鉀長石中的SiO2則分別占14%和10%左右。由此可見樣品中SiO2的主要賦存礦物是石英，次為鉀長石和鈉閃石，而賦存在黑云母和綠泥石中的SiO2則較少。

樣品中的Na2O主要賦存在鈉閃石礦物中，鉀長石次之。根據(jù)鉀長石、鈉閃石的礦物含量和掃描電鏡能譜微區(qū)成分分析結果，可計算出賦存于鈉閃石和鉀長石中的Na2O分別占97%和3%左右。K2O則主要賦存與鉀長石為樣品中重要的含的礦物，根據(jù)鉀長石的礦物含量和掃描電鏡能譜微區(qū)成分分析結果，可計算出樣品中存在于鉀長石中的K2O所占比例約98%。

3、礦物解離度分析

采用MLa對樣品中磁鐵礦、石英、鉀長石和鈉閃石的解離度進行了測定，結果可以看出，樣品中呈單體產(chǎn)出的磁鐵礦含量高達96.87%，理論上通過進一步分選可獲得較高品位的鐵精礦。石英、鉀長石和鈉閃石的單體解離度分別為37.34%、31.81%和32.26%，其余部分則多以各種形式與磁鐵礦鑲嵌構成不同比例的連生體。

三、提鐵降雜工藝討論

根據(jù)樣品的化學組成、物相分析、主要礦物的嵌布特征和MLa分析結果可知，該鐵精粉中有用礦物以磁鐵礦為主，且磁鐵礦單體解離度高達96.87%，因此在提鐵工藝設計中，可暫不考慮物料細磨，直接分選即有可能達到較高品位。而礦粉中的赤鐵礦嵌布粒度極細，晶體粒度多小于0.002MM，且與脈石礦物緊密結合，即使進行再磨再選，理論上也較難回收，并且赤鐵礦含量僅為0.43%，為此而增加分選作業(yè)，從優(yōu)化生產(chǎn)成本的角度來看是不太合理的。

根據(jù)國內(nèi)提鐵降硅技術的應用現(xiàn)狀，該礦粉的提鐵工藝主要考慮陰／陽離子反浮選和磁選機分選技術。

通過以上研究，清晰的了解到了該磁鐵精粉的工藝學特征。紅星機器廠并根據(jù)這些推薦了選鐵工藝，為該鐵礦的合理開采提供了理論依據(jù)及技術依據(jù)。
