振動篩是用于物料分離和分級的設備。隨著煤炭企業的發展和科學技術的進步，該設備已經運用到了很多的領域。振動篩結構簡單、工作效率高，成為主要的篩分設備，采煤過程中合理的運用振動篩，使其成為采煤工作不可缺少的一部分。

我們先對采煤現場的地質情況做一個詳細介紹：工作面位于海拔-690米，煤層厚度2.4～4.7m，平均3.35m，煤層傾角4°～25°，平均19.8°，巷道平均坡度角21.2°，該工作面涌水量:Qmax=4.9m3/min，正常涌水量:Q=3.94m3/min。

由于該工作面水量非常大，制約了出煤工作，受向斜軸影響，采面的走向、傾向和以往的都有所不同，在初采時，工作面傾向角度近似水平，走向角度平均有21.2°，加上工作面是俯采，水大量的流入采面刮板運輸機內，造成水煤大量流入轉載機及膠帶運輸機內，直接造成運輸系統很大困難。隨著工作面的回采，老塘水持續往外流。在此期間我們想了很多法來控制采面的水煤，例如運道運輸系統改造(將轉載機往前移，在轉載機和采面刮板運輸機支架增設一部刮板運輸機，該運輸機的溜槽使用改造后的過濾溜槽)雖然此方法有效的控制了水，使水不從運輸系統走。但與此同時給工作面泄水巷帶來了很大的隱患，由于水是從工作面流出，隨著水下來的都是水煤混合物，大量的煤在泄水系統內堆積，在低洼點處堆積嚴重可造成通風系統的紊亂，這時我們決定使用HX振動篩來進行水煤的分離。

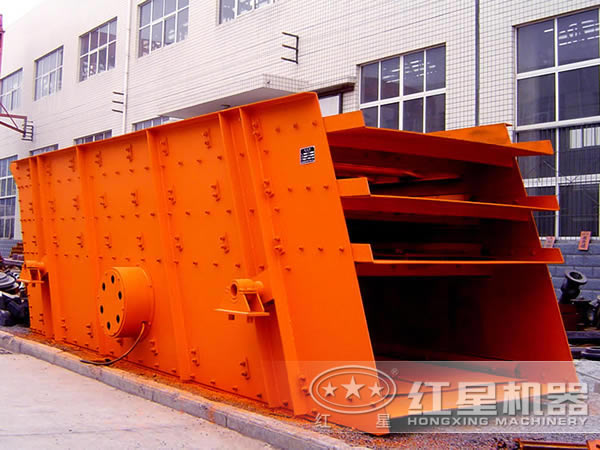

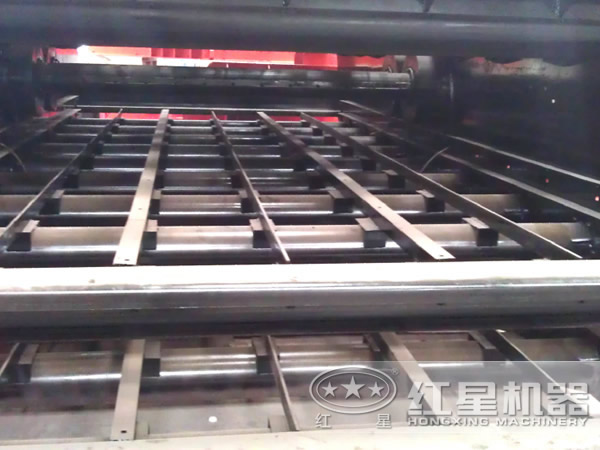

HX振動篩由篩箱、振動器、支撐裝置、彈性聯軸器及驅動裝置等部件組成。篩箱由內外加強的側板、支撐管梁及下端橫梁組構成，是由高強度螺栓連接的金屬結構構件；篩面采用不銹鋼焊接；振動器采用對稱篩箱兩側板上的軸承支座到承塊偏心結構；支承彈簧組有4組支承裝置，使用橡膠彈簧減振，作用是調整振動篩的安裝傾角；彈性聯軸器是六瓣形彈性聯軸節。HX振動篩篩上物料在振動作用下能達到很好的松散和分層，可根據生產要求調節篩子振幅大小，當給礦量發生變化時振幅也變化。

HX振動篩的應用流程:工作面運道流下來的水煤→振動篩入水槽→振動篩→刮板輸送機→運輸系統→主井→地面。

在HX振動篩應用到生產中后我們采煤作業進入了正規生產中，振動篩每天篩出的煤粉大約80噸，產量得到很大的提高，每月產量增加大約4萬多噸，通過振動篩也提高了回采率，減少了資源的浪費，給排水系統減輕了負擔。
